ズームレンズ

メガピクセルズームレンズ

■MLM-3XMP

焦点距離		0.3X-1.0X
最大口径比		1：4.5
画面サイズ		8.8mm×6.6mm（φ11mm）
作動範囲	アイリス	F4.5-F22C
	フォーカス	90mm
操作方法	アイリス	手動
	フォーカス	手動
最短撮影サイズ		手動
包括角度	対角	2/3型	14.88°-2.84°	1/2型	10.70°-.72°
	水平		11.80°-2.78°		8.48°-2.18°
	垂直		8.74°-2.24°		6.38°-1.64°
作動温度範囲		-10℃～+50℃
解像度		中心、周辺ともに125本/mm以上
ディストーション		2/3型	倍率0.3X時+0.02%(y=5.5)	1/3型	倍率0.3X時+-0.12%(y=4.0)
			倍率1.0X時+1.78%(y=5.5)		倍率1.0X時+-0.77%(y=4.0)
バックフォーカス		20.4mm
フランジバック		17.526mm
マウント		C-マウント
フィルターサイズ		M34 P=0.55mm
外形寸法		φ36.5mm×79.5mm
重量		150g

▲TOPへ戻る

■MLH-10X

焦点距離		0.084mm-0.84mm
最大口径比		1：5.6
画面サイズ		6.4mm×4.8mm(φ8mm)
作動範囲	アイリス	F5.6-F32C
	フォーカス	0.15m-0.45m
操作方法	アイリス	手動
	フォーカス	手動
	ズーム	手動
包括角度	対角	1/2型	21.6° -4.5°	1/3型	17.0° -3.3°	1/4型	13.0° -2.5°
	水平		18.0° -3.6°		13.8° -2.7°		10.6° -2.0°
	垂直		13.8° -2.7°		10.6° -2.0°		8.0° -1.5°
作動温度範囲		-10℃～+50℃
解像度		中心80本/mm			周辺40本/mm
ディストーション		1/2型	倍率0.084X時+0.9%(y=5.5)
			倍率0.84X時+1.6%(y=5.5)
バックフォーカス		23.29mm
フランジバック		17.526mm
マウント		C-マウント
フィルターサイズ		M46 P=0.75mm
外形寸法		φ48mm×98.5mm
重量		260g

▲TOPへ戻る

高倍率ズームレンズ

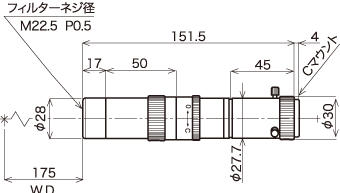

■IZ-1N

光学倍率	0.25～1倍
W.D.	175mm
フィルターネジ	M22.5 P0.5
被写界深度	3.2mm～0.6mm
分解能	3.5µm～20µm
N　A	0.003～0.025
長　さ	151.5mm
重　量	220g
対応素子サイズ	2/3～

▲TOPへ戻る

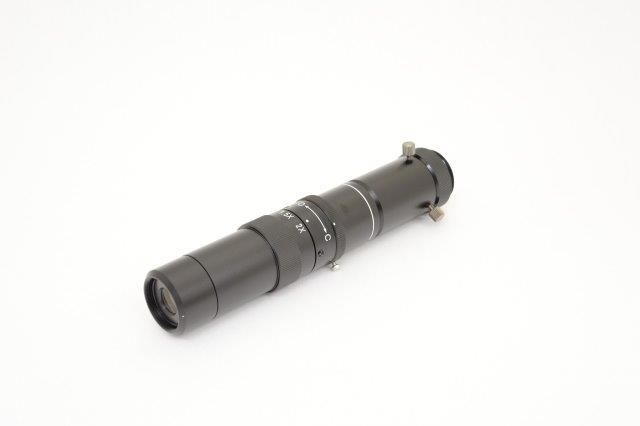

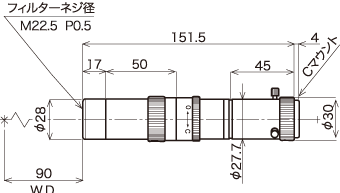

■IZ-2N

光学倍率	0.5～2倍
W.D.	90mm
フィルターネジ	M22.5 P0.5
被写界深度	1.4mm～0.4mm
分解能	25µm～10µm
N　A	0.021～0.045
長　さ	151.5mm
重　量	220g
対応素子サイズ	2/3～

▲TOPへ戻る

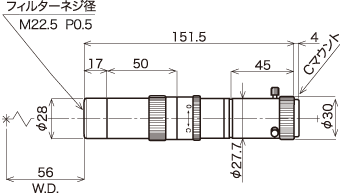

■IZ-3N

光学倍率	0.75～3倍
W.D.	56mm
フィルターネジ	M22.5 P0.5
被写界深度	1.0mm～0.2mm
分解能	20µm～8µm
N　A	0.031～0.068
長　さ	151.5mm
重　量	220g
対応素子サイズ	2/3～

▲TOPへ戻る

■IZ-4.5

光学倍率	0.75～4.5倍
W.D.	90mm
フィルターネジ	M22.5 P0.5
被写界深度	3.6mm～0.26mm
分解能	15.6μm～4.4μm
N　A	0.035～0.050
長　さ	240mm
重　量	350g
対応素子サイズ	2/3～

▲TOPへ戻る

■IZ-4.5D-LED

光学倍率	0.75～4.5倍
W.D.	90mm
フィルターネジ	M22.5 P0.5
被写界深度	3.6mm～0.26mm
分解能	15.6μm～4.4μm
N　A	0.035～0.050
長　さ	240mm
重　量	650g
対応素子サイズ	2/3～

▲TOPへ戻る

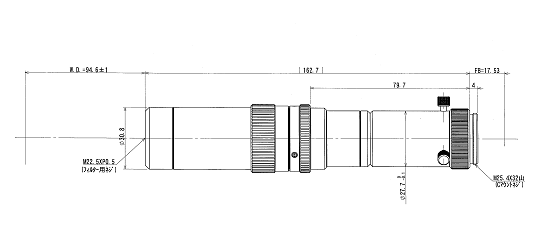

■IZ-4N

光学倍率	0.66～4倍
W.D.	94.6mm
フィルターネジ	M22.5 P0.5
被写界深度	1.5mm～0.1mm
分解能	16.8μm～7.1μm
N　A	0.020～0.047
長　さ	162.7mm
重　量	255g
対応素子サイズ	2/3～

▲TOPへ戻る

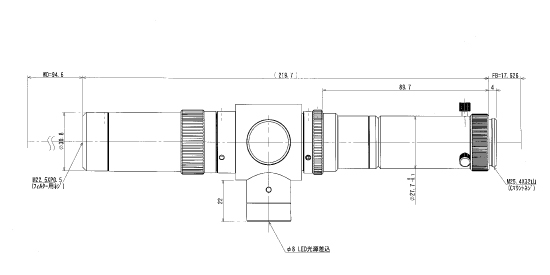

■IZ-4ND-LED

光学倍率	0.66～4倍
W.D.	94.6mm
フィルターネジ	M22.5 P0.5
被写界深度	1.5mm～0.1mm
分解能	16.8μm～7.1μm
N　A	0.020～0.047
長　さ	219.7mm
重　量	255g
対応素子サイズ	2/3～

　　

※1.5倍以下は周辺にケラレが発生します。

▲TOPへ戻る

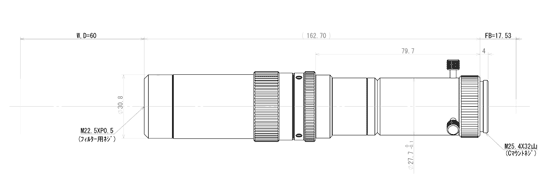

■IZ-6N

光学倍率	1～6倍
W.D.	60mm
フィルターネジ	M22.5 P20.5
被写界深度	0.9mm～0.05mm
分解能	11.56µm～4.09µm
N　A	0.029～0.082
長　さ	162.70mm
重　量	255ｇ
対応素子サイズ	2/3～

▲TOPへ戻る

■IZ-6ND-LED

光学倍率	1～6倍
W.D.	60mm
フィルターネジ	M22.5 P0.5
被写界深度	0.9mm～0.05mm
分解能	11.56μm～4.09μm
N　A	0.029～0.082
長　さ	219.7mm
重　量	255g
対応素子サイズ	2/3～
	※1.5倍以下は周辺にケラレが発生します。

▲TOPへ戻る

■IZ-2-CS

光学倍率	0.5～2倍
W.D.	90mm
フィルターネジ	M22.5 P0.5
被写界深度	1.4mm～0.4mm
分解能	25µm～10µm
N　A	0.021～0.045
長　さ	151.5mm
重　量	220g
対応素子サイズ	2/3～

▲TOPへ戻る
